Técnica de autotrasplante de cartílago de crecimiento

D9bec6b996ff7a16fc57fb253e6255c8 3
Author drpprb@gmail.com Categories Metáfisis, Técnicas, Tibia 0 comentários
Técnica de autotrasplante de cartílago de crecimiento. Paciente de doce años y cinco meses, que presenta dolor y tumoración en tercio proximal de pierna derecha en abril de 1999, figuras 1 y 2, y tomografía figuras 3 a 8.

Técnica de Autotrasplante de Cartílago de Crecimiento – Tibialización del Peroné Proximal – Reconstrucción Biológica – Injerto Autólogo en Osteosarcoma de Tibia

Figura 1: Radiografia do 1/3 proximal da tíbia direita, de 29/04/1999, com lesão na metáfise proximal, com áreas de rarefação e áreas de condensação óssea, com erosão da cortical lateral.
Figura 1: Radiografía de 1/3 proximal de tibia derecha, de fecha 29/04/1999, con lesión de la metáfisis proximal, con áreas de rarefacción y áreas de condensación ósea, con erosión de la cortical lateral.
Figura 2: Radiografia em perfil, com lesão na metáfise proximal da tíbia, com limites imprecisos, sem comprometimento da epífise tibial.
Figura 2: Radiografía de perfil, con lesión de la metáfisis proximal de la tibia, con límites imprecisos, sin afectación de la epífisis tibial.

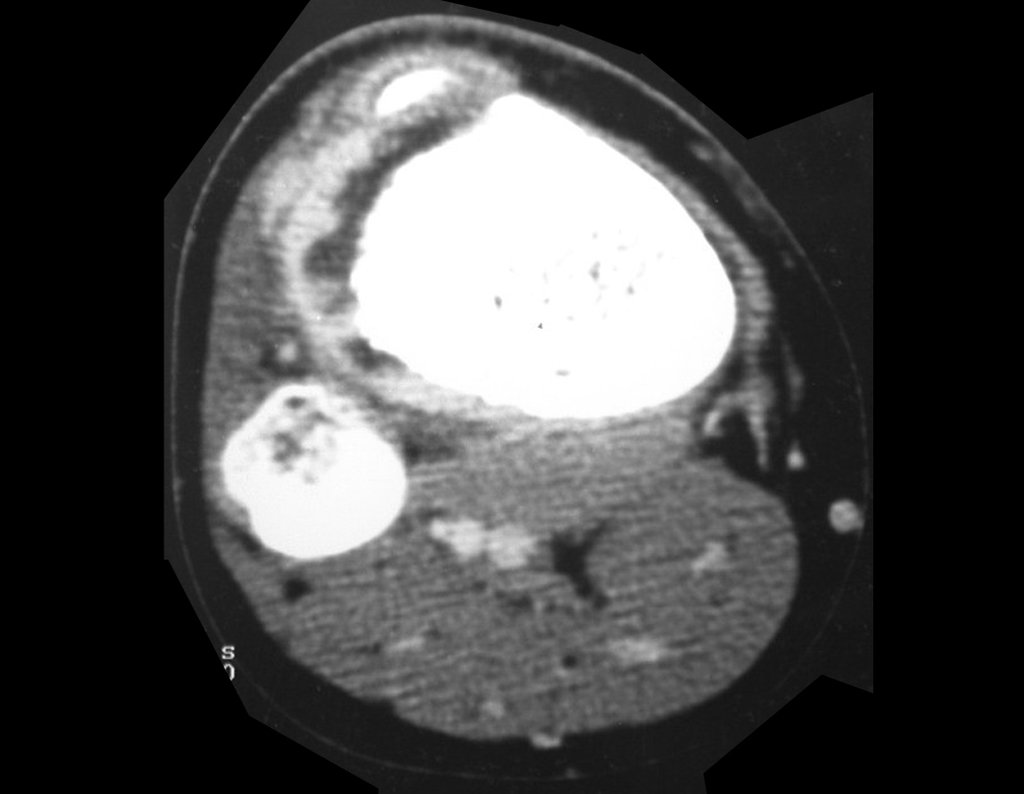

Figura 3: Tomografia de 29/04/1999, lesão condensante na metáfise proximal da tíbia, formadora de osso, com tumor extracortical na região anterior, lateral e posterior, densidade para osso.
Figura 3: Tomografía del 29/04/1999, lesión condensante en metáfisis proximal de tibia, formadora de hueso, con tumoración extracortical en región anterior, lateral y posterior, densidad ósea.
Figura 4: Tomografia de 29/04/1999, lesão condensante na metáfise proximal da tíbia, formadora de osso, com tumor extracortical na região anterior, lateral e posterior, densidade para tecidos moles.
Figura 4: Tomografía del 29/04/1999, lesión condensante en metáfisis proximal de tibia, formando hueso, con tumoración extracortical en región anterior, lateral y posterior, densidad para tejidos blandos.
Figura 5: Tomografia de 29/04/1999, lesão condensante na medular do 1/3 proximal da tíbia, com lesão extracortical na região ântero-lateral, densidade para osso.
Figura 5: Tomografía del 29/04/1999, lesión condensante en médula espinal del 1/3 proximal de tibia, con lesión extracortical en región anterolateral, densidad para hueso.
Figura 6: Tomografia de 29/04/1999, lesão condensante na medular do 1/3 proximal da tíbia, com lesão extracortical na região ântero-lateral, densidade para tecidos moles.
Figura 6: Tomografía del 29/04/1999, lesión condensante en médula espinal del 1/3 proximal de tibia, con lesión extracortical en región anterolateral, densidad para tejidos blandos.
Figura 7: Tomografia de 29/04/1999, corte mais inferior do 1/3 proximal da tíbia, com lesão extracortical na região ântero-lateral, densidade para osso.
Figura 7: Tomografía del 29/04/1999, sección inferior del 1/3 proximal de la tibia, con lesión extracortical en la región anterolateral, densidad ósea.
Figura 8: Tomografia de 29/04/1999, corte mais inferior do 1/3 proximal da tíbia, sem evidência de lesão na medular, porém com lesão extracortical na região ântero-lateral, densidade para tecidos moles.
Figura 8: Tomografía del 29/04/1999, sección inferior del 1/3 proximal de la tibia, sin evidencia de lesión medular, pero con lesión extracortical en la región anterolateral, densidad para tejidos blandos.
Después de estadificar la lesión, se realizó una biopsia de la pierna por vía anterolateral. El examen anatomopatológico confirmó que se trataba de osteosarcoma. En octubre de 1999 el estudio de resonancia magnética post quimioterapia neoadyuvante mostró una lesión metafisaria que afectaba la porción anterolateral de la placa de crecimiento, figuras 9 a 16.
Figura 9: RM em T1, de 02/10/1999, pós quimioterapia, com lesão de baixo sinal, na região lateral da metáfise proximal da tíbia direita e diminuição do volume tumoral extracortical.
Figura 9: Resonancia magnética T1, el 02/10/1999, después de quimioterapia, con lesión de baja señal, en la región lateral de la metáfisis proximal de la tibia derecha y disminución del volumen tumoral extracortical.
Figura 10: RM, coronal, de 02/10/1999, pós quimioterapia, com lesão na região lateral da metáfise proximal da tíbia direita e diminuição do volume tumoral extracortical.
Figura 10: Resonancia magnética, coronal, del 02/10/1999, post quimioterapia, con lesión en la región lateral de la metáfisis proximal de la tibia derecha y reducción del volumen tumoral extracortical.
Figura 11: Ressonância magnética em corte sagital, com saturação de gordura, de 02/10/1999, pós quimioterapia, com lesão na região lateral da metáfise proximal da tíbia direita, logo abaixo da cartilagem de crescimento.
Figura 11: Resonancia magnética en corte sagital, con saturación grasa, del 02/10/1999, post quimioterapia, con lesión en la región lateral de la metáfisis proximal de la tibia derecha, justo debajo del cartílago de crecimiento.
Figura 12: RM, T2, Stir, Dp, corte sagital e mais no centro da tíbia, com lesão metafisária distante da placa de crescimento.
Figura 12: MRI, T2, Stir, Dp, corte sagital y más en el centro de la tibia, con lesión metafisaria alejada de la placa de crecimiento.
La lesión toca el cartílago de crecimiento, pero no invade la epífisis, figuras 9 y 10. En la figura 11 podemos ver la lesión debajo de la línea de crecimiento, y en la figura 12, a cierta distancia del tumor. En la resonancia magnética sagital observamos que la lesión toca el cartílago de crecimiento en algunos tramos, pero no invade la epífisis en ninguno de ellos.
Figura 13: RM pós Qt, de outubro de 1999, com boa resposta ao tratamento quimioterápico. Diminuição de edema e mineralização da lesão.
Figura 13: Resonancia magnética después de Qt, en octubre de 1999, con buena respuesta al tratamiento de quimioterapia. Disminución del edema y mineralización de la lesión.
Figura 14: RM axial pós Qt com ossificação do tumor extracortical.
Figura 14: RM axial post-Qt con osificación del tumor extracortical.
Figura 15: RM axial T1 Spir, boa resposta ao tratamento neoadjuvante.
Figura 15: RM axial T1 Spir, buena respuesta al tratamiento neoadyuvante.
Figura 16: RM axial T1 Spir, corte mais inferior, boa resposta ao tratamento neoadjuvante.
Figura 16: RM axial T1 Spir, sección inferior, buena respuesta al tratamiento neoadyuvante.
Figura 17: Radiografia pré-operatória, pós quimioterapia, com boa resposta ao tratamento neoadjuvante.
Figura 17: Radiografía preoperatoria, post quimioterapia, con buena respuesta al tratamiento neoadyuvante.
Figura 18: Radiografia pré-operatória, perfil, de outubro de 1999, pós quimioterapia, com boa resposta ao tratamento neoadjuvante.
Figura 18: Radiografía preoperatoria, perfil, de octubre de 1999, post quimioterapia, con buena respuesta al tratamiento neoadyuvante.

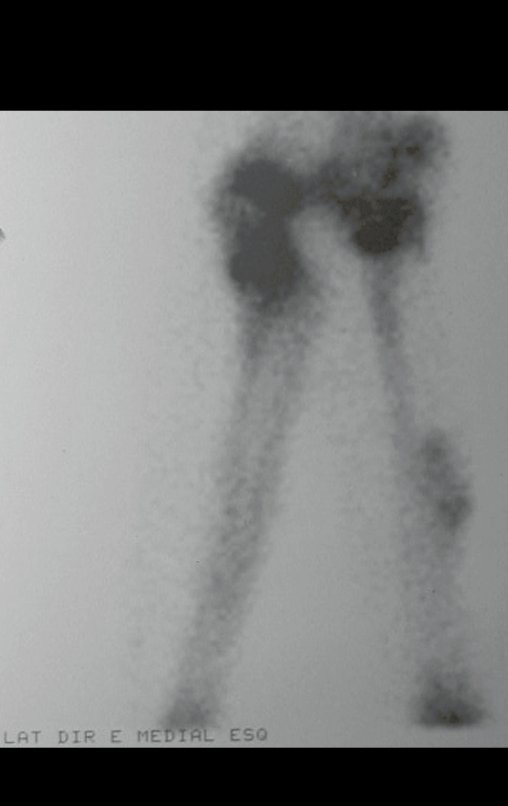

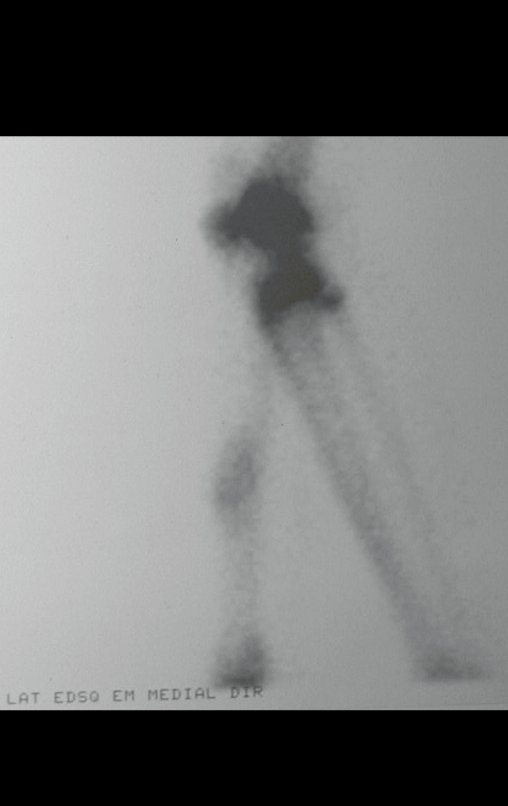

Figura 19: Cintilografia de outubro de 1999, pré-operatória.
Figura 19: Gammagrafía de octubre de 1999, preoperatoria.
Figura 20: Mapeamento ósseo, anterior, de outubro de 1999.
Figura 20: Mapeo óseo, anterior, de octubre de 1999.

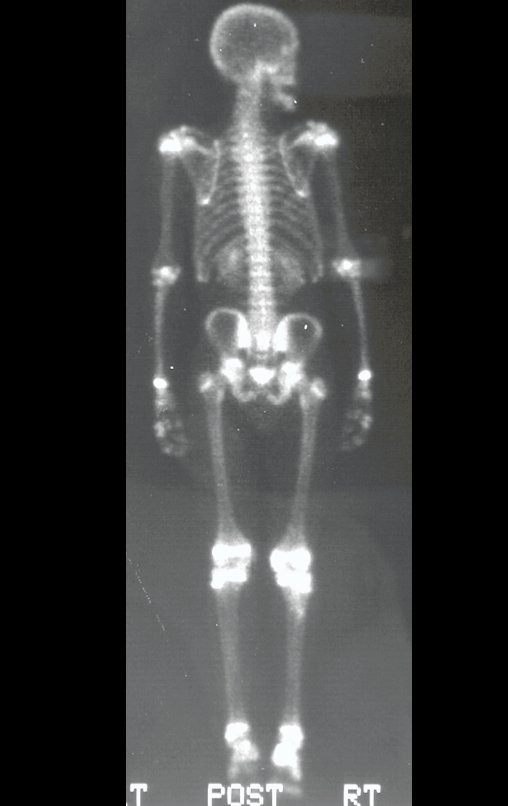

Figura 21: Mapeamento ósseo, posterior, de outubro de 1999.
Figura 21: Mapeo óseo, posterior, de octubre de 1999.
Figura 22: Mapeamento ósseo, fase tardia, localizado, de outubro de 1999.
Figura 22: Mapeo óseo, fase tardía, localizado, de octubre de 1999.
Figura 23: Cirurgia realizada em 25/10/1999, marcação da incisão cirúrgica, ressecando o trajeto da biópsia ântero-lateral da tíbia e órtese confeccionada especialmente para o paciente, que será utilizada no pós-operatório.
Figura 23: Cirugía realizada el 25/10/1999, marcaje de la incisión quirúrgica, resección del trayecto de la biopsia anterolateral de tibia y ortesis confeccionada especialmente para el paciente, que será utilizada en el postoperatorio.
Figura 24: Incisão cirúrgica, ressecando o trajeto da biópsia.
Figura 24: Incisión quirúrgica, resecando el trayecto de la biopsia.
Figura 25: Dissecção do subcutâneo e desinserção dos tendões da pata de ganso.
Figura 25: Disección del tejido subcutáneo y desinserción de los tendones del pie anserino.
Figura 26: Dissecção do ligamento patelar com eletrocautério, que permanecerá inserido na epífise femoral.
Figura 26: Disección del ligamento rotuliano con electrocauterio, que quedará insertado en la epífisis femoral.
Figura 27: Delimitação do contorno do ligamento patelar - seta azul, abertura do perimísio do músculo tibial anterior - seta vermelha e posicionamento da placa, feita sob medida, que vai fixar a epífise tibial à diáfise - seta amarela, quando da reconstrução.
Figura 27: Delimitación del contorno del ligamento rotuliano - flecha azul, apertura del perimisio del músculo tibial anterior - flecha roja y posicionamiento de la placa a medida, que fijará la epífisis tibial a la diáfisis - flecha amarilla, durante reconstrucción.
Figura 28: Detalhe da ressecção em bloco da lesão incluindo o trajeto da biópsia - seta azul.
Figura 28: Detalle de la resección en bloque de la lesión incluyendo el trayecto de la biopsia - flecha azul.
Figura 29: Rebatimento dos tendões da pata de ganso e exposição do ligamento colateral medial, superficial e profundo.
Figura 29: Reflejo de los tendones del pie ansus y exposición del ligamento colateral medial, superficial y profundo.
Figura 30: Após a marcação do trajeto dos parafusos da epífise tibial com fios de Kirschner, procede-se à dissecção distalmente, deixando o periósteo da tíbia como margem medial - seta azul, o perimísio do musculo tibial anterior como margem lateral - seta vermelha e rebate-se o periósteo abaixo do nível da osteotomia - seta amarela, preservando-o.
Figura 30: Después de marcar el recorrido de los tornillos de la epífisis tibial con agujas de Kirschner, la disección continúa en sentido distal, dejando el periostio de la tibia como margen medial (flecha azul), el perimisio del músculo tibial anterior como margen lateral (flecha roja) y el el periostio se refleja por debajo del nivel de la osteotomía - flecha amarilla, conservándolo.
Figura 31: Secção do ligamento colateral medial e marcação da osteotomia proximal da tíbia do lado medial, curvilínea para preservar a epífise.
Figura 31: Sección del ligamento colateral medial y marcación de la osteotomía proximal de la tibia en el lado medial, curvilínea para preservar la epífisis.
Figura 32: Dissecção do músculo tibial anterior, deixando algumas fibras musculares, o perimísio e o periósteo como margem lateral.
Figura 32: Disección del músculo tibial anterior, dejando como margen lateral algunas fibras musculares, el perimisio y el periostio.
Figura 33: Conferência da posição da placa e da orientação dos fios de Kirschner, antes da osteotomia.
Figura 33: Comprobación de la posición de la placa y la orientación de las agujas de Kirschner, antes de la osteotomía.
Figura 34: Osteotomia da diáfise da tíbia, distalmente.
Figura 34: Osteotomía de la diáfisis tibial, distalmente.
Figura 35: Dissecção da porção proximal da fíbula, que vai ser transplantada para a tíbia, juntamente com a placa de crescimento.
Figura 35: Disección de la porción proximal del peroné, que será trasplantada a la tibia, junto con la placa de crecimiento.
Figura 36: Remoção da cartilagem articular da epífise fibular proximal, expondo-se o osso epifisário - seta amarela, facilitando a consolidação com a epífise tibial.
Figura 36: Remoción del cartílago articular de la epífisis del peroné proximal, exponiendo el hueso epifisario - flecha amarilla, facilitando la consolidación con la epífisis tibial.
Figura 37: Segmento da metáfise tibial proximal ressecado, epífise da tíbia com os três fios guias. Boa hemostasia.
Figura 37: Segmento resecado de la metáfisis tibial proximal, epífisis tibial con las tres agujas guía. Buena hemostasia.
Figura 38: Dissecção e exposição da diáfise fibular distal que vai ser encavilhada na diáfise da tíbia.
Figura 38: Disección y exposición de la diáfisis del peroné distal que se clavará en la diáfisis tibial.
Figura 39: Osteotomia da tíbia para o encavilhamento.
Figura 39: Osteotomía tibial para clavado.
Figura 40: Para viabilizar o posicionamento da fíbula, dentro do canal medular tibial, é necessário realizar uma janela na diáfise da tábua posterior da tíbia, para não lesar a artéria nutrícia.
Figura 40: Para posibilitar el posicionamiento del peroné, dentro del canal medular tibial, es necesario crear una ventana en la diáfisis de la tabla posterior de la tibia, para no dañar la arteria nutricia.
Figura 41: Janela realizada, com a retirada de um segmento da cortical posterior.
Figura 41: Ventana creada, con la eliminación de un segmento de la corteza posterior.
Figura 42: Fíbula encavilhada na tíbia, distalmente.
Figura 42: Peroné incrustado en la tibia, distalmente.

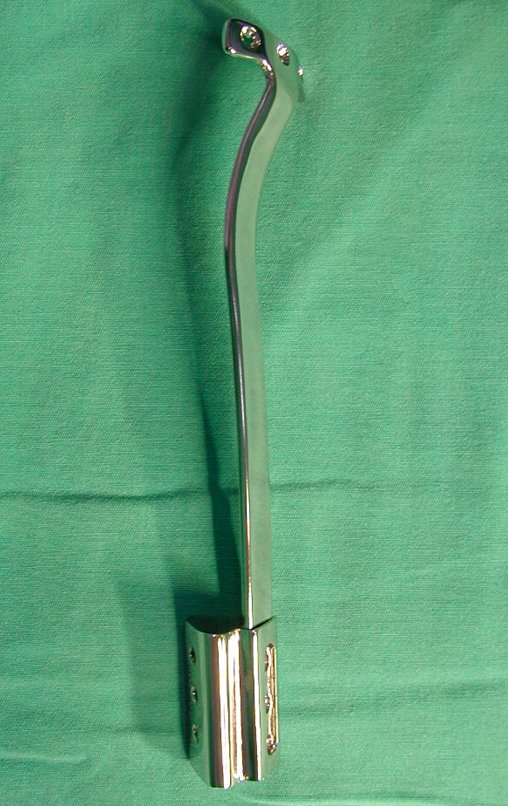

Figura 43: Dispositivo de fixação interna extensível, feito sob moldagem especial para este paciente. Segmento proximal em T, com três orifícios - seta amarela, haste confeccionada já curvelínea e pré modelada - seta azul e dispositivo de deslizamento triangular, para adaptação à tíbia , com encaixe - seta vermelha.
Figura 43: Dispositivo de fijación interna extensible, elaborado bajo un molde especial para este paciente. Segmento proximal en T, con tres orificios - flecha amarilla, varilla ya curvada y preformada - flecha azul y dispositivo deslizante triangular, para adaptarse a la tibia, con encaje - flecha roja.
Figura 44: Placa especial desenhada e modelada para este paciente, encaixada no diapositivo de fixação interna extensível.
Figura 44: Placa especial diseñada y modelada para este paciente, montada en la corredera de fijación interna extensible.
Figura 45: Colocação dos três parafusos proximais no "T" da placa especial e fixação à epífise da tíbia.
Figura 45: Colocación de los tres tornillos proximales en la “T” de la placa especial y fijación a la epífisis tibial.
Figura 46: Osteossíntese terminada, estabilizando a reconstrução do autotransplante da fíbula, com a sua cartilagem de crescimento, para a tíbia.
Figura 46: Osteosíntesis completada, estabilizando la reconstrucción del autotrasplante del peroné, con su cartílago de crecimiento, a la tibia.
Figura 47: Detalhe do dispositivo fixado distalmente. Ele permite que a haste da placa deslize, com o crescimento da epífise fibular.
Figura 47: Detalle del dispositivo fijado distalmente. Permite que el vástago de la placa se deslice, con el crecimiento de la epífisis del peroné.
Figura 48: Fechamento do plano muscular e revisão da hemostasia.
Figura 48: Cierre del plano muscular y revisión de la hemostasia.
Figura 49: Sutura da pele.
Figura 49: Sutura de la piel.
Figura 50: Peça ressecada, envolvida pelo periósteo, medialmente, e pelo periósteo e perimísio lateralmente.
Figura 50: Pieza resecada, rodeada por el periostio medialmente y por el periostio y perimisio lateralmente.
Figura 51: Detalhe do corte superior da tíbia, intraepifisário e curvilíneo, removendo toda a cartilagem de crescimento.
Figura 51: Detalle del corte de tibia superior, intraepifisario y curvilíneo, eliminando todo el cartílago de crecimiento.

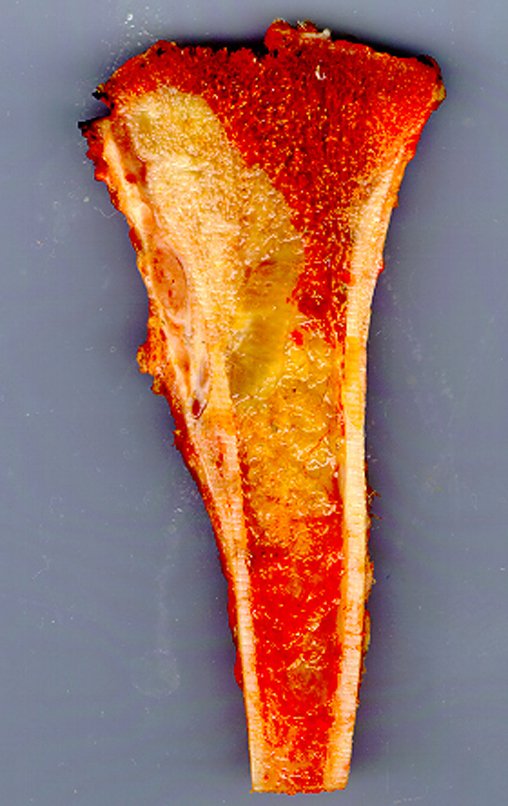

Figura 52: Peça cortada ao meio, evidenciando a margem proximal e o tumor extracortical, com o triângulo de Codman.
Figura 52: Pieza cortada por la mitad, mostrando el margen proximal y el tumor extracortical, con triángulo de Codman.
Figura 53: Detalhe do corte da peça cirúrgica, boa margem de ressecção.
Figura 53: Detalle del corte de la pieza quirúrgica, buen margen de resección.
Figura 54: Fatia preparada para descalcificação e estudo histopatológico.
Figura 54: Corte preparado para descalcificación y estudio histopatológico.
Figura 55: Radiografia da peça cirúrgica, frente.
Figura 55: Radiografía de la pieza quirúrgica, de frente.
Figura 56: Radiografia da peça cirúrgica, perfil.
Figura 56: Radiografía de la pieza quirúrgica, perfil.
Figura 57: Radiografia de controle intraoperatório, frente.
Figura 57: Radiografía de control intraoperatorio, frontal.
F9e70773c750b0b4ef0b7b2a0b07fe67 3
Figura 58: Radiografía de control intraoperatorio, perfil.
Figura 59: Após três dias, em 28/10/1999, ferida operatória em cicatrização, com sinal de sofrimento da pele, na região do joelho.
Figura 59: Después de tres días, el 28/10/1999, cicatrización de herida quirúrgica, con signos de deterioro de la piel, en la región de la rodilla.
Figura 60: Detalhe do sofrimento de pele, na região do joelho. Provável compressão pelo curativo (gaze com sangue seco, endurecida e enfaixamento sob pressão).
Figura 60: Detalle del daño cutáneo en la región de la rodilla. Probable compresión por el apósito (gasa con sangre seca, endurecida y vendaje a presión).
Figura 61: Aspecto em 10/11/1999, após duas semanas da cirurgia, delimitação da área de necrose.
Figura 61: Aspecto el 10/11/1999, dos semanas después de la cirugía, delimitación del área de necrosis.
Figura 62: Aspecto em 10/11/1999, após desbridamento da área de necrose. Pontos retirados, boa cicatrização no restante da incisão.
Figura 62: Aspecto el 10/11/1999, tras desbridamiento de la zona de necrosis. Se retiraron los puntos, buena cicatrización en el resto de la incisión.
Figura 63: Aspecto clínico após quatro meses, em 29/02/2000.
Figura 63: Aspecto clínico después de cuatro meses, el 29/02/2000.
Figura 64: Aspecto clínico em 29/02/2000, perfil.
Figura 64: Aspecto clínico el 29/02/2000, perfil.
Figura 65: Aspecto clínico após sete meses, com valgismo do membro operado, em 22/05/2000. Deambulando com discreto apoio.
Figura 65: Aspecto clínico a los siete meses, con valgo en miembro operado, el 22/05/2000. Caminar con apoyo discreto.
Figura 66: Aspecto clínico após sete meses, sem carga, em 22/05/2000.
Figura 66: Aspecto clínico después de siete meses, sin carga, el 22/05/2000.
Figura 67: Flexão do joelho 90 graus, sem carga, após sete meses, em 22/05/2000.
Figura 67: Flexión de rodilla 90 grados, sin carga, después de siete meses, el 22/05/2000.
Figura 68: Detalhe da ferida operatória e do valgismo, após sete meses da cirurgia.
Figura 68: Detalle de la herida quirúrgica y valgo, siete meses después de la cirugía.
Figura 69: Melhora do valgismo!!!...??? Após nove meses, em 08/08/2000.
Figura 69: ¡¡¡Mejora de Valgus!!!...??? Después de nueve meses, el 08/08/2000.
Figura 70: Melhora da flexão, 135 graus, sem carga, após nove meses, em 08/08/2000.
Figura 70: Mejoría en flexión, 135 grados, sin carga, después de nueve meses, el 08/08/2000.
Figura 71: Aspecto da cicatrização após nove meses, em 08/08/2000.
Figura 71: Aspecto de la cicatrización a los nueve meses, el 08/08/2000.
Figura 72: Aspecto clínico após nove meses, em 08/08/2000.
Figura 72: Aspecto clínico a los nueve meses, el 08/08/2000.
Figura 73: Valgismo corrigido!!! ... Como??? Após um ano, em 07/11/2000.
Figura 73: ¡¡¡Valgo corregido!!! ... ¿¿¿Como??? Después de un año, el 07/11/2000.
Figura 74: Vista posterior, membro alinhado, após um ano da cirurgia.
Figura 74: Vista posterior, extremidad alineada, un año después de la cirugía.
Figura 75: Boa função do joelho, após um ano da cirurgia.
Figura 75: Buena función de la rodilla, un año después de la cirugía.
Figura 76: Aspecto cosmético da cicatriz, após um ano da cirurgia.
Figura 76: Aspecto cosmético de la cicatriz, un año después de la cirugía.

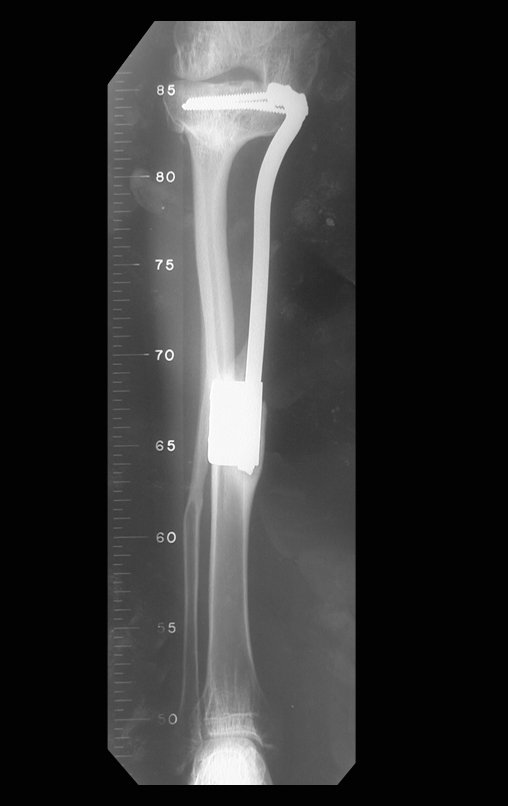

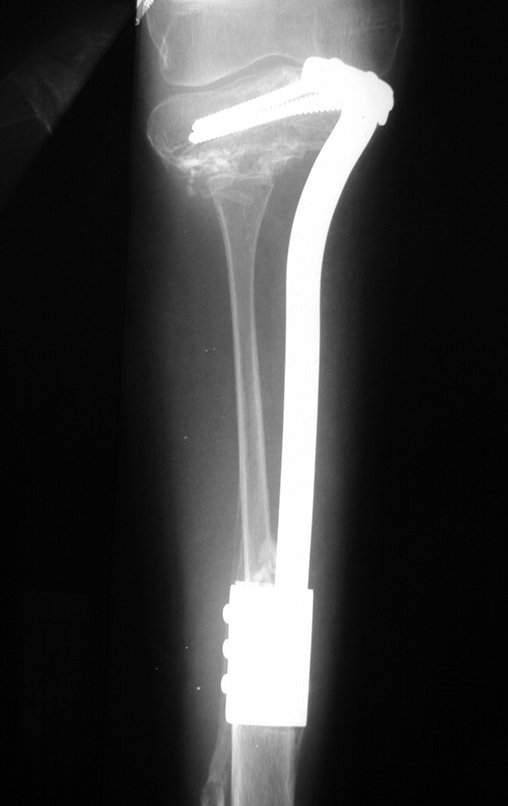

Figura 77: Radiografia de 01/03/2000, após cinco meses da cirurgia, com valgismo.
Figura 77: Radiografía del 01/03/2000, cinco meses después de la cirugía, con valgo.

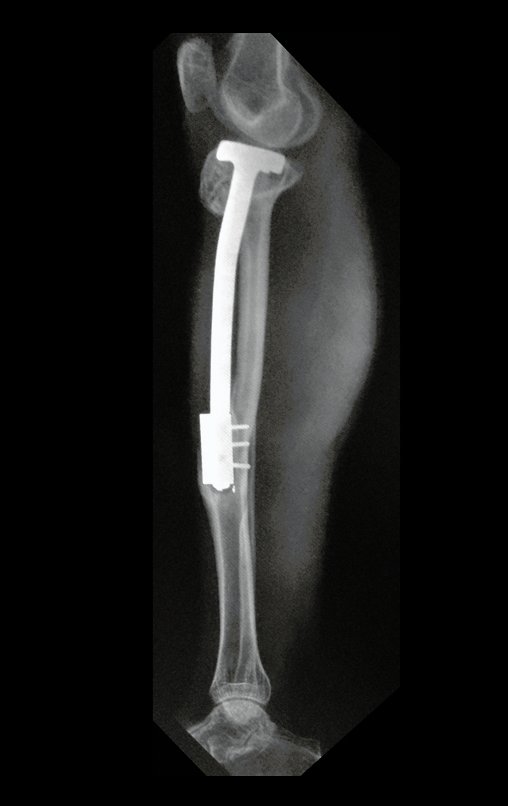

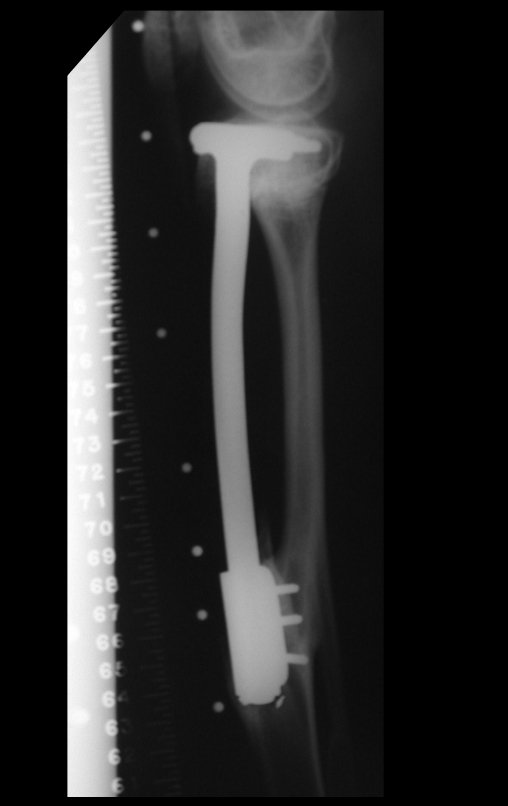

Figura 78: Radiografia de 01/03/2000, perfil, após cinco meses da cirurgia.
Figura 78: Radiografía del 01/03/2000, perfil, cinco meses después de la cirugía.

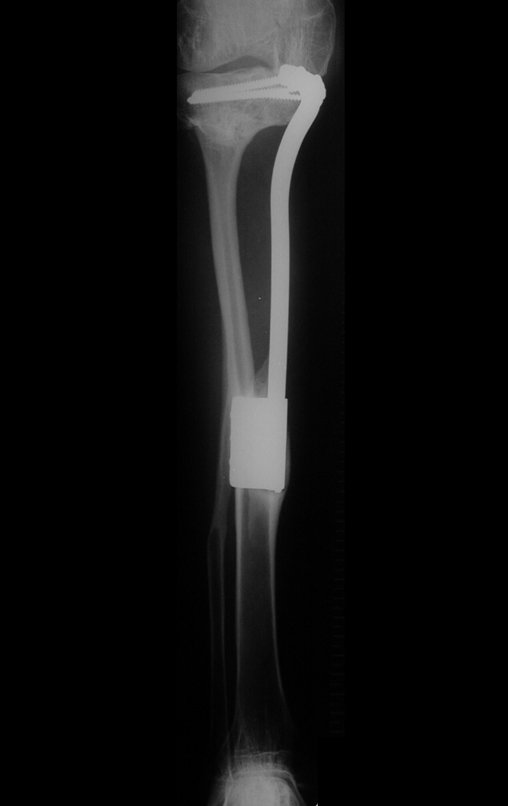

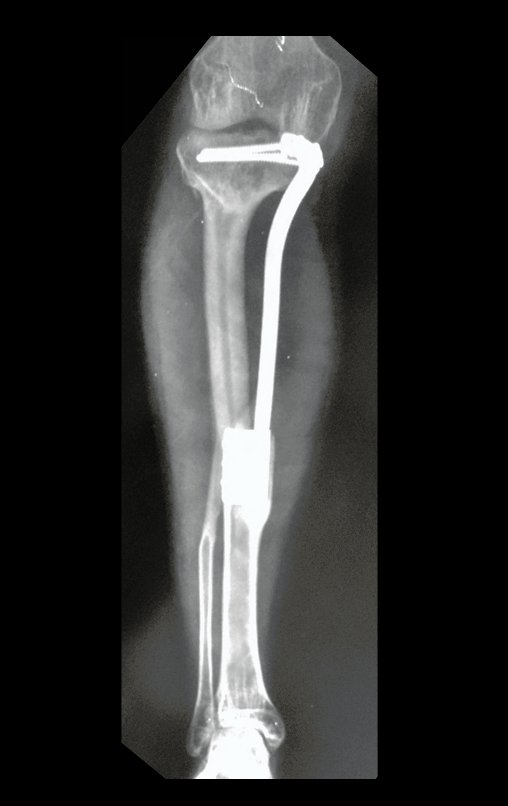

Figura 79: Radiografia de 24/07/2000, após oito meses da cirurgia. Melhora do valgismo pois a físe da fíbula está crescendo e empurrando a epífise da tíbia horizontalizando os parafusos e corrigindo a deformidade.
Figura 79: Radiografía del 24/07/2000, ocho meses después de la cirugía. Mejora del valgusismo a medida que la fisis del peroné va creciendo y empujando la epífisis tibial, horizontalizando los tornillos y corrigiendo la deformidad.
Figura 80: Escanograma corroborando este crescimento.
Figura 80: Escanograma que corrobora este crecimiento.
Figura 81: Escanograma de 07/11/2000, após um ano da cirurgia, evidenciando a horizontalização dos parafusos e o alinhamento do joelho.
Figura 81: Escanograma del 07/11/2000, un año después de la cirugía, que muestra la horizontalización de los tornillos y la alineación de la rodilla.
Figura 82: Correção total do valgismo. Parafusos epifisários horizontais, corrigidos pelo crescimento da epífise fibular transplantada.
Figura 82: Corrección total del valgusismo. Tornillos epifisarios horizontales, corregidos por el crecimiento de la epífisis del peroné trasplantada.
Figura 83: Paciente após um ano e três meses. Membro alinhado, valgismo totalmente corrigido, carga total e boa função do joelho, em 06/02/2001.
Figura 83: Paciente al año y tres meses. Extremidades alineadas, valgusismo totalmente corregido, carga completa y buena función de rodilla, el 06/02/2001.
Figura 84: Carga total monopodal e boa função do joelho, após um ano e três meses, em 06/02/2001.
Figura 84: Carga total en una sola pierna y buena función de la rodilla, después de un año y tres meses, el 06/02/2001.
Figura 85: Cintilografia de 06/02/2001, após um ano e três meses, mostra a vitalidade da fíbula transplantada e a vitalidade da sua placa de crescimento.
Figura 85: La gammagrafía del 06/02/2001, después de un año y tres meses, muestra la vitalidad del peroné trasplantado y la vitalidad de su placa de crecimiento.
Figura 86: Cintilografia localizada, lateral direita, mostra a vitalidade da fíbula transplantada e a vitalidade da sua placa de crescimento.
Figura 86: Gammagrafía localizada, lado derecho, muestra la vitalidad del peroné trasplantado y la vitalidad de su placa de crecimiento.
Figura 87: Cintilografia localizada, lateral esquerda, mostra a vitalidade da fíbula transplantada e a vitalidade da sua placa de crescimento.
Figura 87: Gammagrafía localizada, lado izquierdo, muestra la vitalidad del peroné trasplantado y la vitalidad de su placa de crecimiento.

El autotrasplante del peroné vascularizado, con su placa de crecimiento, está demostrando ser una solución biológica eficaz. El peroné se “tibializa” y su placa de crecimiento continúa creciendo, reemplazando la placa de crecimiento tibial, que fue resecada junto con el tumor.

Figura 88: Paciente após um ano e sete meses da cirurgia, em 08/05/2001. Trabalhando em fazenda, lidando com gado no dia a dia.
Figura 88: Paciente al año y siete meses de la cirugía, el 08/05/2001. Trabajando en una granja, ocupándose del ganado a diario.
Figura 89: Carga total, monopodal, em 08/05/2001.
Figura 89: Carga total, una sola pierna, el 08/05/2001.
Figura 90: Flexão com carga total, em 08/05/2001.
Figura 90: Flexión con carga completa, el 08/05/2001.
Figura 91: Carga total monopodal, em 08/05/2001.
Figura 91: Carga total en una sola pierna, el 08/05/2001.
Figura 92: Bom trofismo e boa função do membro operado, em 08/05/2001.
Figura 92: Buen trofismo y buena función del miembro operado, el 08/05/2001.
Figura 93: Membro inferior alinhado e com a perna operada mais curta.
Figura 93: Miembro inferior alineado y con la pierna operada más corta.
Figura 94: A fíbula continua aumentando a sua espessura, "tibializando-se". Radiografia de 08/05/2001.
Figura 94: El peroné continúa aumentando de espesor, "tibializándose". Radiografía del 08/05/2001.
Figura 95: A fíbula com o aumento da sua espessura, "tibializando-se". Radiografia em perfil de 08/05/2001.
Figura 95: El peroné aumenta de espesor, "tibializándose". Radiografía de perfil del 08/05/2001.

Miembro inferior alineado y clínicamente con la pierna más corta, ya que el acortamiento se produjo desde el inicio, debido a la inclinación de la epífisis, provocando deslizamiento inferior del vástago de la placa, ya demostrado con la inclinación de los tornillos epifisarios.

Figura 96: Paciente em 07/08/2001, bem.
Figura 96: Paciente el 07/08/2001, bien.
Figura 97: Membros alinhados, paciente bem, em 07/08/2001.
Figura 97: Extremidades alineadas, paciente bien, el 07/08/2001.
Figura 98: Carga monopodal, bom trofismo, em 07/08/2001.
Figura 98: Carga monopata, buen trofismo, el 07/08/2001.
Figura 99: Flexão com carga, paciente ganhando altura e massa muscular, em 07/08/2001.
Figura 99: Flexión con carga, paciente ganando altura y masa muscular, el 07/08/2001.
Figura 100: Escanograma de 07/08/2001, com a fise fibular encerrando o seu crescimento e a perna operada ligeiramente mais curta, devido à perda no pós-operatório precoce, já comentado.
Figura 100: Escanograma del 07/08/2001, con la fisis del peroné terminando su crecimiento y la pierna operada ligeramente más corta, debido a la pérdida en el postoperatorio temprano, ya mencionada.
Figura 101: Escanograma de 07/08/2001, perfil, com a fise fibular encerrando o seu crescimento e a perna operada ligeiramente mais curta, devido à perda no pós-operatório precoce, já comentado.
Figura 101: Escanograma del 08/07/2001, de perfil, con la fisis del peroné terminando su crecimiento y la pierna operada ligeramente más corta, debido a la pérdida en el postoperatorio temprano, ya mencionada.
Figura 102: Paciente após dois anos da cirurgia, boa função do joelho em 29/10/2001.
Figura 102: Paciente dos años después de la cirugía, buena función de la rodilla el 29/10/2001.
Figura 103: Flexão com carga total após dois anos, em 29/10/2001.
Figura 103: Flexión con carga completa después de dos años, el 29/10/2001.
Figura 104: Carga total monopodal após dois anos da cirurgia.
Figura 104: Levantamiento de pesas total con una sola pierna dos años después de la cirugía.
Figura 105: Carga total monopodal, perfil, após dois anos da cirurgia.
Figura 105: Carga total en una sola pierna, perfil, dos años después de la cirugía.
Figura 106: Pós-operatório de dois anos e seis meses, em 28/05/2002.
Figura 106: Dos años y seis meses después de la cirugía, el 28/05/2002.
Figura 107: Flexão com carga após dois anos e seis meses, em 28/05/2002.
Figura 107: Flexión con carga después de dos años y seis meses, el 28/05/2002.
Figura 108: Carga monopodal após dois anos e seis meses, em 28/05/2002.
Figura 108: Carga en una sola pierna después de dos años y seis meses, el 28/05/2002.
Figura 109: Boa função e trofismo após dois anos e seis meses, em 28/05/2002.
Figura 109: Buena función y trofismo después de dos años y seis meses, el 28/05/2002.
Figura 110: Paciente após dois anos e sete meses, em 30/07/2002.
Figura 110: Paciente después de dos años y siete meses, el 30/07/2002.
Figura 111: Carga total, bom alinhamento após dois anos e sete meses, em 30/07/2002.
Figura 111: Carga completa, buena alineación después de dos años y siete meses, el 30/07/2002.
Figura 112: Flexão com carga total, após dois anos e sete meses, em 30/07/2002.
Figura 112: Flexión con carga completa, después de dos años y siete meses, el 30/07/2002.
Figura 113: Flexão de 145º, após dois anos e sete meses, em 30/07/2002.
Figura 113: Flexión de 145º, después de dos años y siete meses, el 30/07/2002.
Figura 114: Flexão do joelho e rotação externa, boa função com solução biológica, autóloga e definitiva, sem necessidade de revisões. Paciente curado, após dois anos e sete meses, em 30/07/2002.
Figura 114: Flexión y rotación externa de rodilla, buena función con solución biológica, autóloga y definitiva, sin necesidad de revisiones. Paciente curado, después de dos años y siete meses, el 30/07/2002.
Figura 115: Escanograma de 30/07/2002 confirmando a correção do valgismo e a eficácia do método.
Figura 115: Escanograma del 30/07/2002 que confirma la corrección del valgusismo y la efectividad del método.
Figura 116: Escanograma de 30/07/2002, perfil, evidenciando a hipertrofia da fíbula.
Figura 116: Escanograma del 30/07/2002, de perfil, que muestra hipertrofia del peroné.
Figura 117: Após três anos, função normal do membro operado, em 21/10/2002.
Figura 117: Después de tres años, función normal del miembro operado, el 21/10/2002.
F2b6806d6ed60d2d87b0dd5ae62e6f20 3
Figura 118: Carga completa, una sola pierna, después de tres años, función normal del miembro operado, el 21/10/2002.
087bc7552322045ad94868390dce5b37 3
Figura 119: Función simétrica, después de tres años, el 21/10/2002.
Figura 120: Flexão com carga total de 150º, após três anos, em 21/10/2002.
Figura 120: Flexión con carga completa de 150º, después de tres años, el 21/10/2002.
Figura 121: Extensão com carga total normal, após três anos, em 21/10/2002
Figura 121: Ampliación con carga completa normal, después de tres años, el 21/10/2002
Figura 122: Boa função, após três anos, em 21/10/2002.
Figura 122: Buen funcionamiento, después de tres años, el 21/10/2002.
Figura 123: Radiografia de 21/10/2002, após três anos, com boa hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 123: Radiografía del 21/10/2002, después de tres años, con buena hipertrofia del peroné y buena alineación del miembro operado.
Figura 124: Radiografia perfil, de 21/10/2002, após três anos, boa hipertrofia da fíbula e alinhamento do membro operado.
Figura 124: Radiografía de perfil, fechada el 21/10/2002, después de tres años, buena hipertrofia del peroné y alineación del miembro operado.
Video 01: Función normal del miembro operado después de tres años, el 21/10/2002.
Figura 125: Carga total, monopodal, após três anos e dois meses, em 31/12/2002.
Figura 125: Carga total, una sola pierna, después de tres años y dos meses, el 31/12/2002.
Figura 126: Flexão com carga total, após três anos e dois meses, em 31/12/2002.
Figura 126: Flexión con carga completa, después de tres años y dos meses, el 31/12/2002.
Figura 127: Radiografia de 31/12/2002, após três anos e dois meses, com boa hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 127: Radiografía del 31/12/2002, después de tres años y dos meses, con buena hipertrofia del peroné y buena alineación del miembro operado.
Figura 128: Radiografia perfil, de 31/12/2002, após três anos e dois meses.
Figura 128: Radiografía de perfil, del 31/12/2002, después de tres años y dos meses.
Figura 129: Após três anos e oito meses, função normal do membro operado, em 03/06/2003.
Figura 129: Después de tres años y ocho meses, función normal del miembro operado, el 03/06/2003.
Figura 130: Função e estética após três anos e oito meses, em 03/06/2003.
Figura 130: Función y estética después de tres años y ocho meses, el 03/06/2003.
Figura 131: Carga total monopodal, após três anos e oito meses, em 03/06/2003.
Figura 131: Carga total en una sola pierna, después de tres años y ocho meses, el 03/06/2003.
Figura 132: Flexão com carga total, aspecto frontal, após três anos e oito meses, em 03/06/2003.
Figura 132: Flexión con carga completa, aspecto frontal, después de tres años y ocho meses, el 03/06/2003.
Figura 133: Radiografia de 03/06/2003, após três anos e oito meses, com boa hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 133: Radiografía del 03/06/2003, después de tres años y ocho meses, con buena hipertrofia del peroné y buena alineación del miembro operado.
Figura 134: Radiografia perfil, com excelente hipertrofia da fíbula, em 03/06/2003, após três anos e oito meses.
Figura 134: Radiografía de perfil, con excelente hipertrofia del peroné, el 03/06/2003, después de tres años y ocho meses.
Figura 135: Radiografia perfil, com excelente hipertrofia da fíbula, em 03/06/2003, após três anos e oito meses.
Figura 135: Radiografía de perfil, con excelente hipertrofia del peroné, el 03/06/2003, después de tres años y ocho meses.
Figura 136: Após quatro anos, função normal do membro operado, em 07/10/2003.
Figura 136: Después de cuatro años, función normal del miembro operado, el 07/10/2003.
Figura 137: Extensão com carga total normal, após quatro anos, em 07/10/2003.
Figura 137: Ampliación con plena carga normal, después de cuatro años, el 07/10/2003.
Figura 138: Função simétrica, após quatro anos, em 07/10/2003.
Figura 138: Función simétrica, después de cuatro años, el 07/10/2003.
Figura 139: Flexão com carga total, aspecto frontal, após quatro anos, em 07/10/2003.
Figura 139: Flexión con carga completa, aspecto frontal, después de cuatro años, el 07/10/2003.
Figura 140: Radiografia de 30/03/2004, após quatro anos e cinco meses, com boa hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 140: Radiografía del 30/03/2004, después de cuatro años y cinco meses, con buena hipertrofia del peroné y buena alineación del miembro operado.
Figura 141: Radiografia perfil, com excelente hipertrofia da fíbula, em 30/03/2004, após quatro anos e cinco meses.
Figura 141: Radiografía de perfil, con excelente hipertrofia del peroné, el 30/03/2004, después de cuatro años y cinco meses.
Figura 142: Flexão com carga total, aspecto no perfil, função simétrica e normal, após quatro anos e cinco meses, em 30/03/2004.
Figura 142: Flexión con carga completa, apariencia de perfil, simetría y función normal, después de cuatro años y cinco meses, el 30/03/2004.
Video 2: Función simétrica y normal de los miembros inferiores, después de cuatro años y cinco meses, el 30/03/2004.
Figura 143: Após seis anos e dois meses, função normal do membro operado, em 13/12/2005.
Figura 143: Después de seis años y dos meses, función normal del miembro operado, el 13/12/2005.
Figura 144: Carga total, monopodal, após seis anos e dois meses, função normal do membro operado, em 13/12/2005.
Figura 144: Carga completa, una sola pierna, después de seis años y dos meses, función normal del miembro operado, el 13/12/2005.
Figura 145: Extensão com carga total normal, após seis anos e dois meses, em 13/12/2005.
Figura 145: Ampliación con plena carga normal, después de seis años y dos meses, el 13/12/2005.
Figura 146: Boa função, após três anos, em 13/12/2005.
Figura 146: Buen funcionamiento, después de tres años, el 13/12/2005.
Figura 147: Radiografia de 13/12/2005, após seis anos e dois meses, com boa hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 147: Radiografía del 13/12/2005, después de seis años y dos meses, con buena hipertrofia del peroné y buena alineación del miembro operado.
Figura 148: Radiografia perfil, de 13/12/2005, após seis anos e dois meses, boa hipertrofia da fíbula e alinhamento do membro operado.
Figura 148: Radiografía de perfil, de fecha 13/12/2005, después de seis años y dos meses, buena hipertrofia del peroné y alineación del miembro operado.
Figura 149: Flexão com carga total de 160º, após seis anos e dois meses, em 13/12/2005.
Figura 149: Flexión con carga completa de 160º, después de seis años y dos meses, el 13/12/2005.
Figura 150: Amanhecer no litoral paulista - novembro/2015.
Figura 150: Amanecer en la costa de São Paulo - noviembre/2015.
Figura 151: Modelo de caminhão trucado.
Figura 151: Modelo de camión.

Han pasado diez años desde la evaluación de 2005. El paciente, que ahora tiene 28 años, regresa el 15 de noviembre de 2015. Actualmente trabaja como conductor, transportando azúcar a granel desde el estado de Minas Gerais hasta el puerto de Santos. Recorre 800 kilómetros conduciendo un camión, utilizando su pierna derecha para acelerar y frenar. La reconstrucción de la pierna, realizada con autotrasplante de cartílago de crecimiento, resulta ser una excelente alternativa a las endoprótesis para niños en crecimiento, con buenos resultados funcionales. Una solución biológica, autóloga y definitiva.

Figura 152: Após 16 anos, função normal do membro operado, em 15/11/2015.
Figura 152: Después de 16 años, función normal del miembro operado, el 15/11/2015.
Figura 153: Extensão com carga total normal, após 16 anos, em 15/11/2015.
Figura 153: Ampliación con carga plena normal, después de 16 años, el 15/11/2015.
Figura 154: Carga total, monopodal, após 16 anos, em 15/11/2015.
Figura 154: Carga total, una sola pierna, después de 16 años, el 15/11/2015.
Figura 155: Flexão com carga total, após 16 anos, em 15/11/2015.
Figura 155: Flexión con carga completa, después de 16 años, el 15/11/2015.
Figura 156: Paciente com os membros alinhados, em 15/11/2015, após 16 anos da cirurgia.
Figura 156: Paciente con extremidades alineadas, el 15/11/2015, 16 años después de la cirugía.
Figura 157: Aspecto clínico, frente, após 16 anos, em 15/11/2015.
Figura 157: Aspecto clínico, frontal, después de 16 años, el 15/11/2015.
Figura 158: Aspecto clínico, perfil, após 16 anos, em 15/11/2015.
Figura 158: Aspecto clínico, perfil, después de 16 años, el 15/11/2015.
Video 3: Flexión y extensión normal, paciente bien después de 16 años.
Figura 159: Radiografia de 15/11/2015, após 16 anos, com excelente hipertrofia da fíbula e bom alinhamento do membro operado.
Figura 159: Radiografía del 15/11/2015, después de 16 años, con excelente hipertrofia del peroné y buena alineación del miembro operado.
Figura 160: Radiografia perfil, com excelente hipertrofia da fíbula, já tibializada, em 15/11/2015, após 16 anos da cirurgia.
Figura 160: Radiografía de perfil, con excelente hipertrofia del peroné, ya tibializado, el 15/11/2015, 16 años después de la cirugía.
Figura 161: Radiografia do tórax normal, em 15/11/2015.
Figura 161: Radiografía de tórax normal, del 15/11/2015.
Figura 162: Bom aspecto da cicatriz cirúrgica, membros alinhados, excelente trofismo muscular, após 16 anos.
Figura 162: Buen aspecto de la cicatriz quirúrgica, extremidades alineadas, excelente trofismo muscular, después de 16 años.
Figura 163: Carga total, com extensão e alinhamento normais, após 16 anos de tratamento.
Figura 163: Carga completa, con extensión y alineación normal, después de 16 años de tratamiento.
Figura 164: Carga total, monopodal, com membro alinhado, após 16 anos.
Figura 164: Carga completa, una sola pierna, con extremidad alineada, después de 16 años.
Figura 165: Flexão com carga total simétrica, após 16 anos. em 15/11/2015.
Figura 165: Flexión con carga completa simétrica, después de 16 años. el 15/11/2015.
Video 4: Paciente no refiere limitaciones funcionales. Practica deportes y conduce tu camión sin ninguna dificultad. Valoración el 15/11/2015, 16 años después de la cirugía.

Véase el artículo sobre este dispositivo de fijación interna extensible que desarrollamos, así como el uso de esta técnica en los dos primeros casos, publicado en la Revista Brasileira de Ortopedia – Vol. 36, nº 7 – julio de 2001, Figura. 166. Se puede acceder y descargar este artículo completo en PDF directamente desde el siguiente enlace:

https://www.oncocirurgia.com.br/2015/08/19/dispósito-de-fixacao-interna-extensivel/

Esta técnica, de autotrasplante de cartílago de crecimiento, ha sido divulgada en varios congresos nacionales e internacionales en los últimos años.

Realizamos una investigación en perros Poodle, en colaboración con la Facultad de Veterinaria de Botucatu. Este trabajo resultó en una Tesis de Maestría, en el Área de Medicina Veterinaria, en la cual actuamos como Codirector. Esta tesis fue publicada posteriormente en una revista internacional, en ZEITSCHRIFTEN – VETERINARY AND COMPARATIVE ORTHOPEDICS AND TRAUMATOLOGY – ARCHIVE – NÚMERO 2 2008, Figura 167. Se puede acceder a este artículo en el siguiente enlace:

https://www.oncocirurgia.com.br/2015/11/07/uso-de-dispositivo-interno-extensible-en-el-femur-de-perros-jovenes/

Figura 166: Artigo publicado na Revista Brasileira de Ortopedia - Vol. 36, Nº 7 - Julho de 2001.
Figura 166: Artículo publicado en la Revista Brasileña de Ortopedia - Vol. 36, N° 7 - Julio de 2001.
Figura 167: Artigo publicado na VCOT - Veterinary and Comparative Orthopaedics and Traumatology 2008 21 2:133-139
Figura 167: Artículo publicado en VCOT - Veterinary and Comparative Orthopaedics and Traumatology 2008 21 2:133-139

En 2016 publicamos un artículo actualizado con la evolución de este caso, con dieciséis años de seguimiento,  ver:

http://springerplus.springeropen.com/articles/10.1186/s40064-016-2042-7

Figura 168

Autor: Profr. Dr. Pedro Péricles Ribeiro Baptista

 Oncocirugía Ortopédica en el Instituto Oncológico Dr. Arnaldo Vieira de Carvalho

Oficina :  Rua General Jardim, 846 – Cj 41 – Cep: 01223-010 Higienópolis São Paulo – SP

Teléfono: +55 11 3231-4638  Celular:+55  11 99863-5577   Correo electrónico:  drpprb@gmail.com

Anterior
Próxima

Deixe um comentário

Copyright © 2024 Oncocirugia. Todos los derechos reservados.
¡Hola! Cómo podemos ayudarle?
plugins premium WordPress
